БРС используют в промышленных и бытовых целях таких как: подключение несоосного оборудования, компрессоров, РВД, пневмоинструмента, заправка машин хладагентом, подача охлаждающих жидкостей для электроинструментов, обеспечение гидравлики в домкратах, подача газа, подача бетонного раствора, подача сжатого воздуха, откачка воды из затопленных шахт и карьеров. Быстроразъемные соединения используются для функционирования различного рода инструментов с применением принципа гидравлики: гидромолоты, экскаваторы, гидравлический инструмент. Свяжитесь с нашими специалистами, чтобы подобрать подходящий вам вариант оплаты и доставки!
|
По умолчанию
Выбрать параметры
|
БРС (быстроразъемное соединение) – механизм соединения двух гидроузлов между собой или с РВД (рукавами высокого давления).

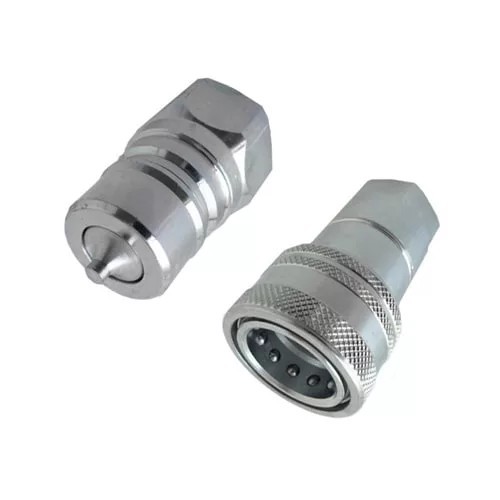

Другое название: разрывная муфта. Относится к безболтовым типам соединения. Быстроразъемное соединение состоит из двух базовых элементов: муфты и ниппеля. Тип конструкции муфты: корпус, обратный клапан, специальный зажим (втулка с зажимными шариками), присоединительный адаптер и уплотнительный элемент (кольцо). Тип конструкции ниппеля: корпус, специальный зажим (втулка с зажимными шариками), присоединительный адаптер и уплотнительный элемент (кольцо). Тип адаптера: отдельное изделие, интегрированный в систему. Принцип соединения деталей: втулка на муфте отжимается в сторону адаптера и вставляется в ниппель. Втулка разжимается и фиксируется в ниппеле. Во время фиксации оба обратных клапана остаются в положении «открыто». Для того, чтобы снять ниппель, нужно произвести все действия в обратном порядке. В некоторых БРС муфта устанавливается в ниппель без отжима втулки, посредством нажатия.
Ниппель можно использовать не только как соединительный элемент, но и как предохранитель (предотвращает выход воздуха наружу). Компактные размеры ниппеля. Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения. Наличие запорного элемента , предотвращающее обратный ход воздуха. Обеспечивает быструю смену насадки. Широкий выбор исходных материалов для изготовления ниппеля. Наличие различных типов изоляционных прокладок внутри конструкции. Самый распространенный тип БРС: для подключения шлангов. Для соединения со шлангами в первую очередь учитывается размер БРС. БРС в данном случае имеет форму трубки со ступенями различного диаметра (штуцеры). Также для повышения герметичности используют уплотнители. Тип: эластомерный каучук. Температура эксплуатации: от -50°C до +200°C. Материал уплотнителя: NBR (нитрил-бутадиеновый каучук), Viton (FKM, фторкаучук), EPDM (этилен пропиленовый каучук).
Основные характеристики эластомеров каучуков:
БРС различаются по длине , диаметру, типу исходного материала, массе. Стандартные размеры БРС: диаметр: от 6 мм до 150 мм.
БРС делятся по типу соединения на:

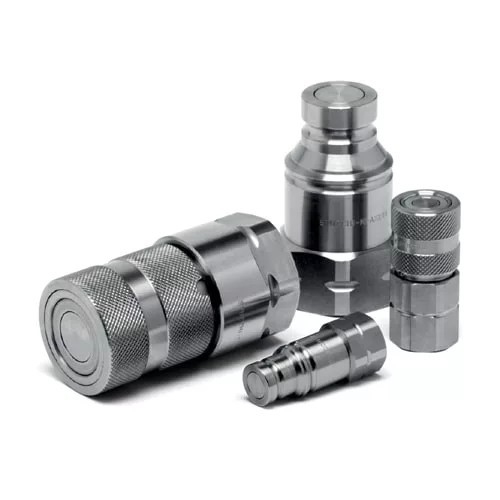

Тип исходного сырья для БРС: нержавеющая сталь, латунь, полимерные материалы, легированная сталь, алюминиевые сплавы, титановые сплавы, бронза, каучук. По производителю все БРС делятся на две большие группы: 80% БРС изготовлены по стандарту ISO (и являются взаимозаменяемыми), 20% продукции изготовлены под собственными торговыми марками компаний. По стандарту БРС различается на: ISO-7241, ISO 16028 (Flat Face, FIRG либо плоский торец), Серия Parker 3000, серия Gromelle 6000. При типе соединения учитываются следующие факторы: Тип исходного сырья. Одним из самых востребованных стало нержавеющее быстроразъемное соединение, а также соединения из цветных сплавов; Диаметр подключаемого патрубка. Диаметр может регулироваться использованием различных переходников.
Быстроразъемные соединения различаются по форме исполнения на:
